该矿井通风方式为为机械抽出式，通风系统为中央分列式，由主、副斜井进风，回风斜井回风。矿井进风为主斜井、副斜井，回风为回风斜井，均服务于整个矿井。回风斜井现有对旋式轴流风机2台，1台工作，1台备用，该矿已有巷道布置情况，开采水平沿3号煤层底板布置运输大巷、轨道大巷和回风大巷。一水平运输大巷、轨道大巷、进风行人巷、回风大巷道均沿3号煤层底板布置，一采区运输巷、一采区轨道巷沿3号煤层底板布置，一采区回风巷沿3号煤层顶板布置。


      目前制约煤矿通风安全管理水平的主要问题是通风系统图与通风网络图是分离的，两图之间只能通过节点和分支号来识别，极易出错；对于日常的通风管理还停留在手工计算的水平，费时费力；风量调节凭经验，需要多次调整，通风安全管理科技水平较低，因此急需建立煤矿三维通风动态仿真模拟系统。


      建立矿井三维通风动态仿真模拟系统主要依据该矿采掘工程图，测点标高，通风系统图，及最近一次的阻力测定报告和风机性能检验报告。该系统的建立不仅是图形上与实际情况一致，而且通风基础参数也必须与实际一致，确保通风网络解算结果满足当前通风系统现状，需要对解算数据进行可靠性检验，确保误差在允许范围内。


      煤矿三维通风动态仿真模拟系统主要实现功能如下：通风网络解算和风流动态模拟；模拟风门、风窗、密闭等通风构筑物设置和风量调节效果；模拟新掘和废弃井巷后风网系统的变化；辅助进行短期和长期通风系统规划；模拟烟雾、粉尘、有害气体扩散路径和浓度，辅助进行灾害预案制定和紧急情况处理；矿井自然风压分析；串联通风和污风循 环预测等功能。


      矿井三维通风动态仿真模拟系统建成后可作为矿山通风辅助决策分析平台，将复杂的通风参数和通风过程以三维动态图形的方式简单、直观的展现出来，通风技术人员可从任意角度观察和调整通风系统，实现巷道风量分配的实时解算和分析，为通风系统的优化和改造方案的模拟奠定基础，实现了矿井通风系统三维立体图形与通风网络数据的一体化整合，使煤矿日常通风管理和通风系统优化分析更加方便，提高矿井生产决策人员的科学管理水平。

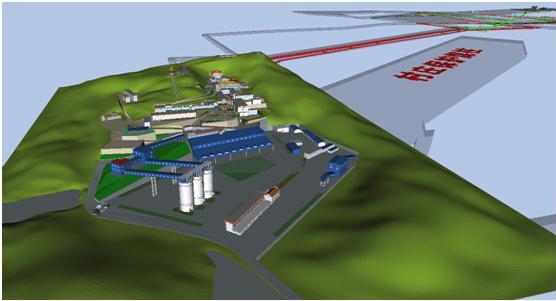

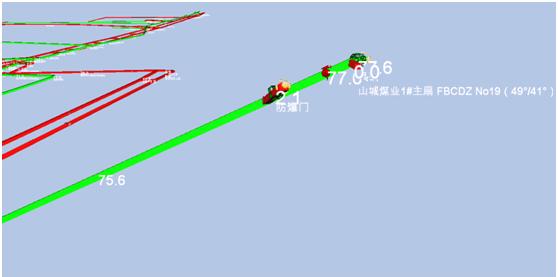

图1：该矿地表及通风系统鸟瞰图

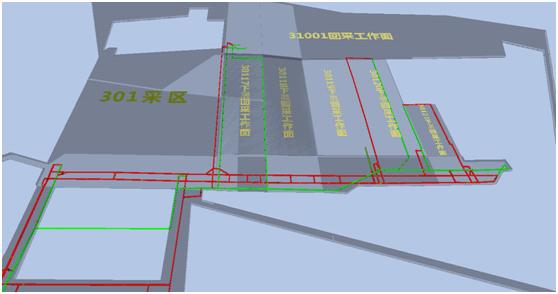

图2：地表工业广场

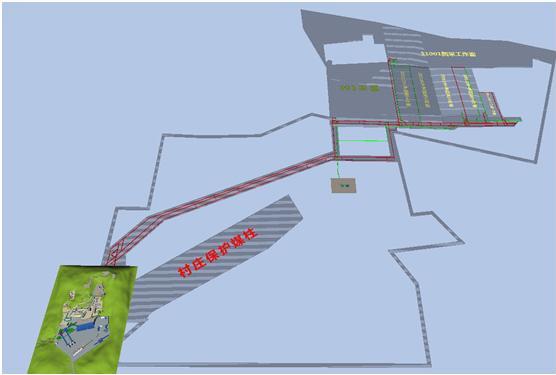

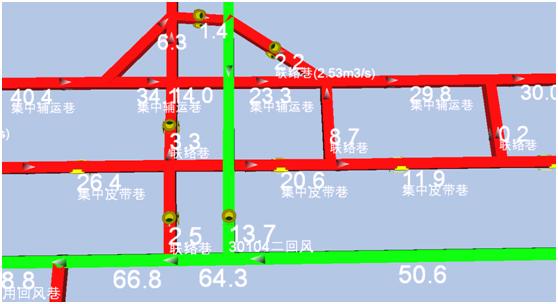

图3：井下煤层及巷道布置三维图
