GinVent矿用超声波双向风速传感器

 智能通风(GinVent)     |      2024-07-25 15:21
       巷道风速(或风量)是矿井通风系统主要关键参数之一,风速的实时精准测量对于掌握矿井巷道风量分布、通风系统实时按需调整以及应急救援决策都起着至关重要作用。受传感器技术及巷道风流速度场特征的制约,传统风速传感器以测点风速为主,监测误差较大,是制约矿井通风系统智能化的主要因素。

       巷道断面内风流分布呈中心点处风速最大,向巷道四壁逐渐减小的变化趋势。人工测风时,测风员通常采用四线法、六线法连续测风,提高风速测量准确性。目前煤矿安全监控系统普遍采用顶板定点悬挂“差压风速传感器”或“二维超声波风速传感器”的方式进行风速监测,无法准确监测平均风速。另外,测风员常用的机械式风表线路法测定风速受人员高度和测风经验限制,尤其在大断面巷道中测量结果的可靠性较低。

       GinVent超声波风速传感器采用时差超声测速原理,利用声波在流体中顺流、逆流传播相同距离时存在时间差,而传播时间的差异与被测流体的流动速度呈线性关系,由此测出时间的差异而得出流体的流速。传感器通过两个超声波探头对风速进行信号采集,再经过主控板分析处理及计算,得出具体风速,并通过485信号方式直接或通过其它通信分站传输至地面。

      GinVent超声风速传感器改变了传统的“以点代面”的风速监测方式,实现了地面控制中心中风速、风量和风向实时数据的精确可靠,是矿井实现按需通风和智能通风系统的前提。

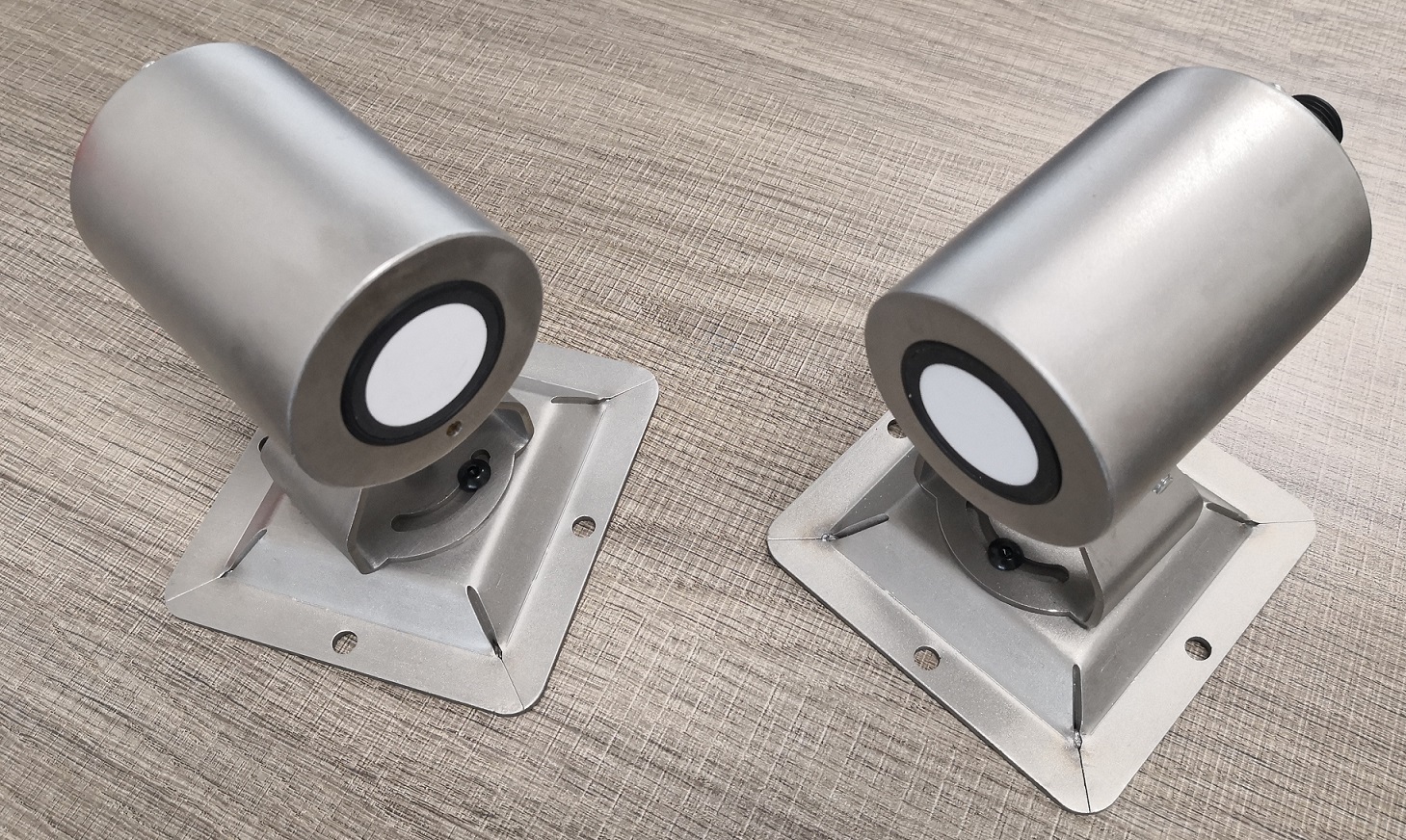

GinVent超声波风速传感器

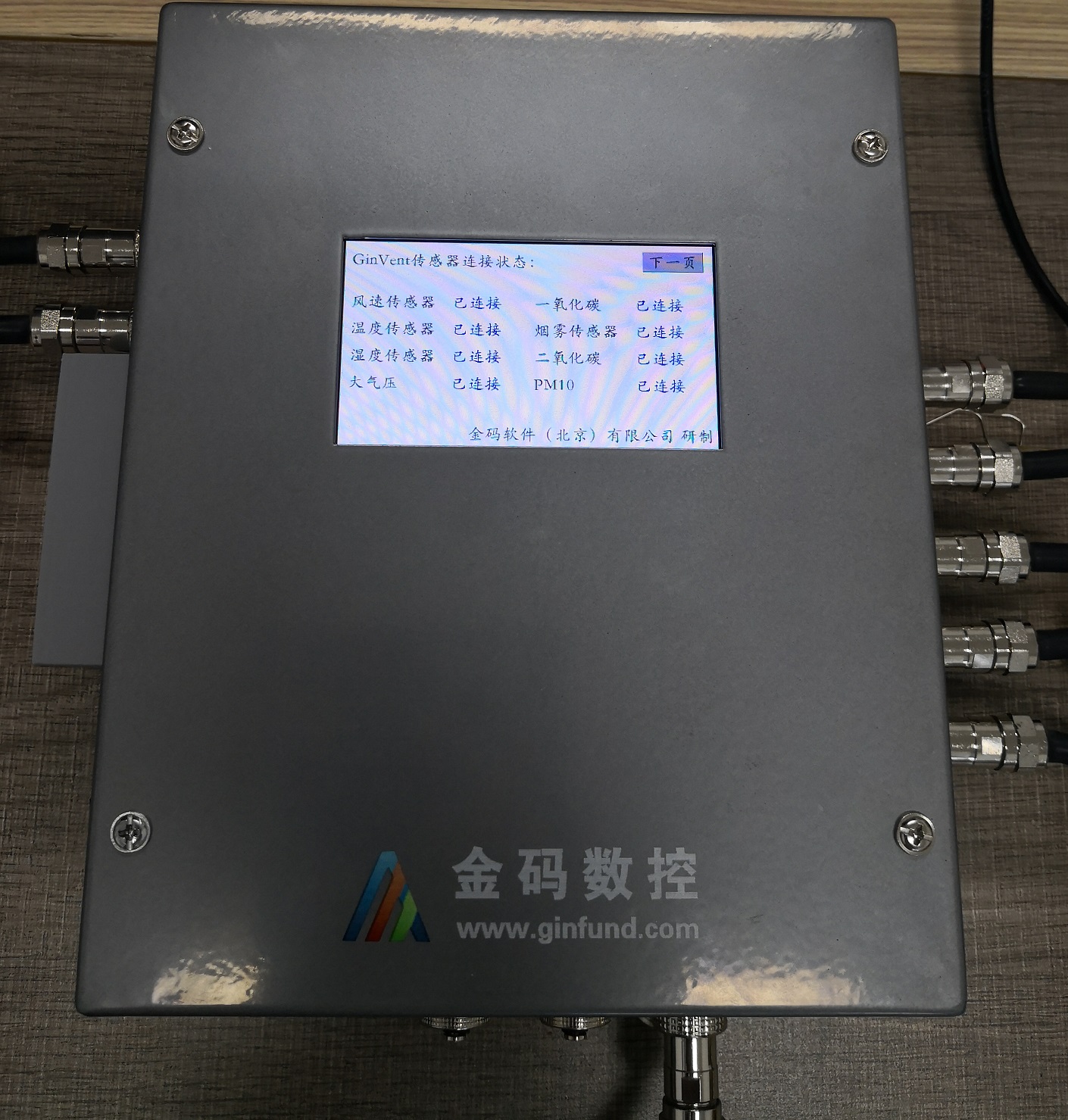

风速传感器配套控制箱(配套产品)

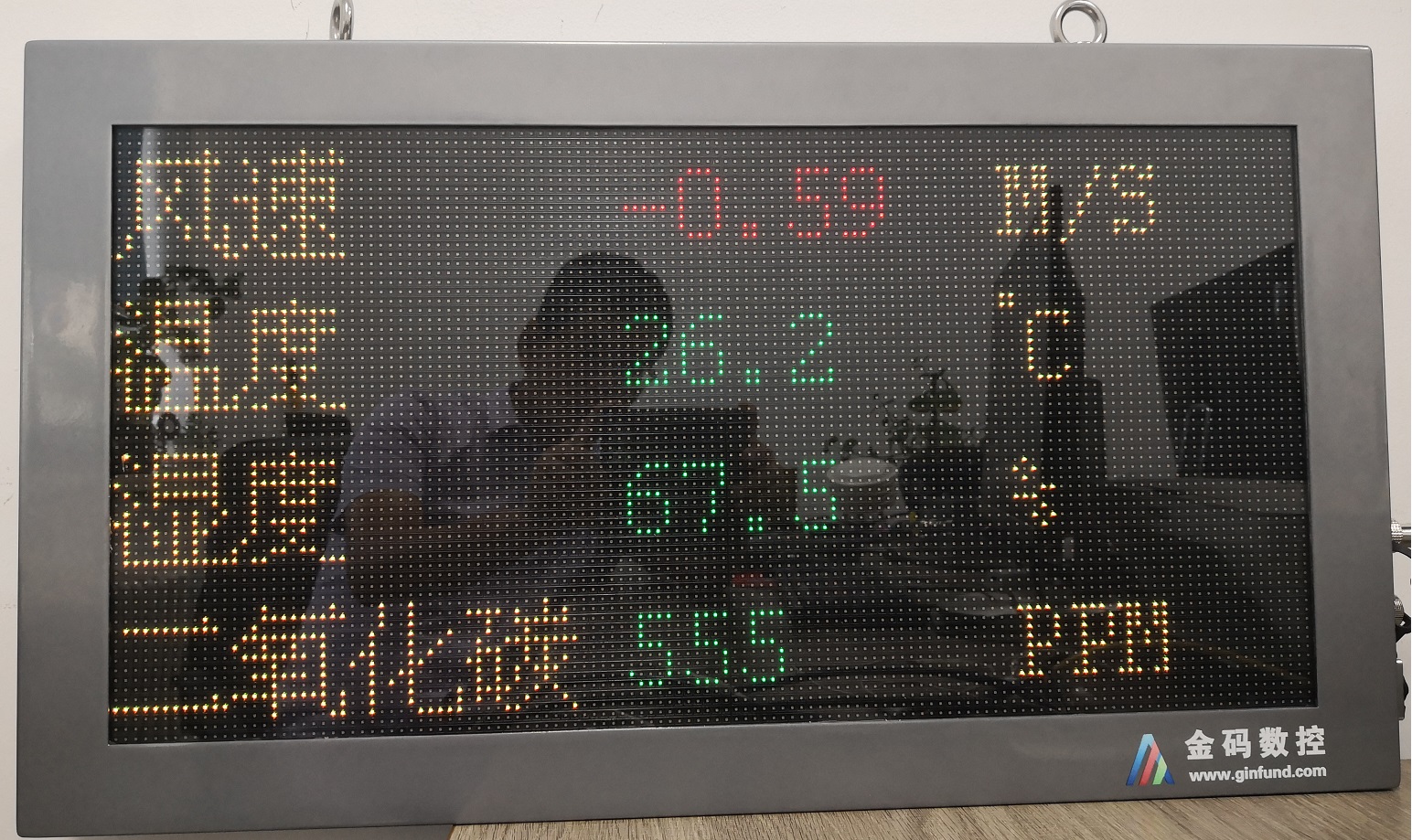

GinLed矿井多参数显示屏(配套产品)



GinVent实时显示超声风速及参数视频:http://www.edumine.net/index.php?s=video&c=show&id=1167

      超声风速传感器数据通过485总线方式实时采集到plc中,并通过Modbus RTU或Modbus TCP/IP协议上传至上位机软件。

主要技术参数:

1)额定工作电压:DC12V,电压波动范围:DC(12~24)V;

2)工作电流:≤200mA;

3)测量范围:—30m/s~30.00m/s。

4)精度:±0.1m/s。

5)分辨率0.01m/s。

6)响应时间:1S

7)传感器对射距离:1~11m

8)安装高度:根据测风巷道界面确定。

9)安装角度:与巷道轴线成30-60度,一般为45度。

10)传输方式:RS485。

11)测量原理:超声波,时差法测量。

12)测量显示:高清OLED信息显示屏;

13)显示内容:风速、风向、风量;
